CT12350 Máy nước nóng tức thời PCBA

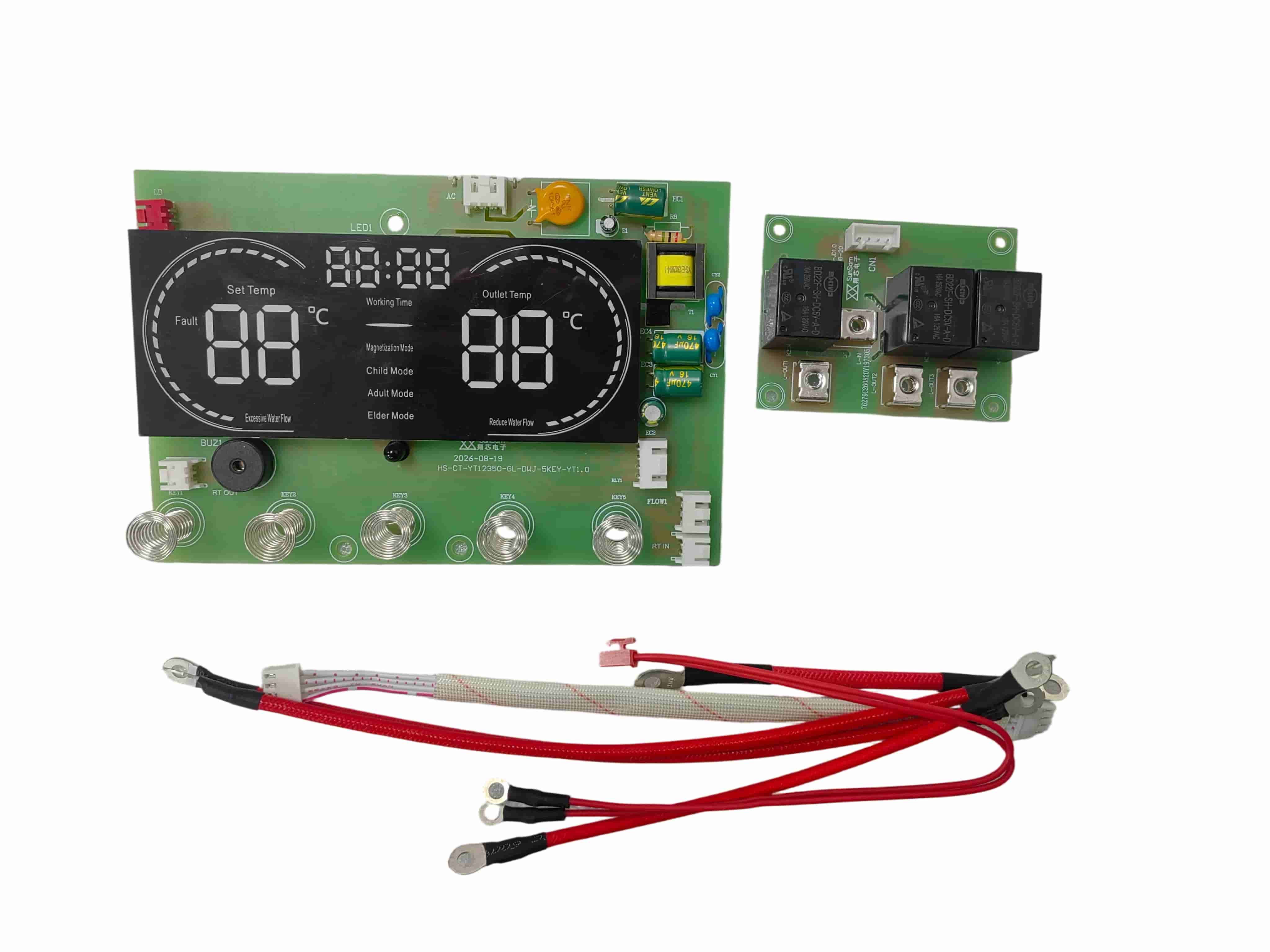

Máy nước nóng điện tức thời CT12350 PCBA

Máy nước nóng điện tức thì PCBA CT12350 là giải pháp điều khiển tích hợp được phát triển cho các hệ thống làm nóng nước tức thời 220 V, 6 kW. Nó kết hợp điều khiển hệ thống sưởi theo giai đoạn, phát hiện dòng nước, điều chỉnh nhiệt độ, điều khiển màn hình LED và nhiều chức năng bảo vệ lỗi trên một PCBA.

Được thiết kế cho máy nước nóng điện tức thời trong gia đình và các thiết bị nước nóng tùy chỉnh, CT12350 hỗ trợ tùy chỉnh phần cứng, chương trình cơ sở, màn hình và giao diện cho các dự án OEM và ODM khác nhau.

Điều khiển hệ thống sưởi 6 kW với bảy mức công suất

Phiên bản nguồn điện ở chế độ chuyển đổi được thử nghiệm hoạt động từ AC 150–280 V ở tần số 50 Hz. Ở điện áp định mức AC 220 V, PCBA hỗ trợ tải sưởi tối đa 6.000 W và điều khiển ba nhóm công suất sưởi.

Có sẵn bảy mức công suất để cung cấp khả năng điều chỉnh nhiệt độ linh hoạt hơn:

- Cấp 1: 1.400W

- Cấp 2: 2.200W

- Cấp 3: 2.400W

- Cấp 4: 3.600W

- Cấp 5: 3.800W

- Cấp 6: 4.600W

- Cấp 7: 6.000W

Thiết kế hệ thống sưởi đa cấp cho phép bộ điều khiển lựa chọn đầu ra phù hợp theo chế độ vận hành, nhiệt độ nước và nhu cầu sưởi ấm.

Kiểm soát nhiệt độ không đổi thông minh

Bảng điều khiển máy nước nóng CT12350 cung cấp phạm vi nhiệt độ có thể điều chỉnh trong khoảng 30–55°C. Cảm biến nhiệt độ NTC 50 kΩ được sử dụng để phát hiện nhiệt độ và điều khiển phản hồi.

Ở chế độ AI, PCBA tự động chọn mức công suất và nhiệt độ mục tiêu phù hợp theo nhiệt độ nước đầu vào. Cài đặt nhiệt độ AI được lập trình nằm trong khoảng từ 39°C đến 45°C trong điều kiện nhiệt độ đầu vào được ghi trong báo cáo thử nghiệm.

Ba chế độ nhiệt độ cũng có sẵn để vận hành thuận tiện:

- Chế độ trẻ em: 38°C

- Chế độ người lớn: 42°C

- Chế độ cao cấp: 45°C

Bộ điều khiển hỗ trợ tự động hiệu chuẩn và ghi nhớ các thông số nhiệt độ không đổi. Dựa trên các thử nghiệm mẫu được ghi lại ở nhiệt độ đầu vào 25°C và tốc độ dòng chảy là 1,5 L/phút và 3 L/phút, nhiệt độ đầu ra đo được duy trì trong khoảng ±2°C tại các điểm cài đặt được thử nghiệm.

Kích hoạt dòng nước và kiểm soát chế độ chờ

PCBA bắt đầu quá trình kiểm soát nhiệt độ khi lưu lượng nước được phát hiện đạt khoảng 1,5 L/phút. Hệ thống sưởi ngừng hoạt động khi lưu lượng giảm xuống khoảng 1,3 L/phút.

Khi không phát hiện thấy dòng nước, bộ điều khiển sẽ chuyển sang chế độ chờ sau khoảng hai giây. Màn hình có thể được kích hoạt lại bằng cách nhấn phím hoặc khôi phục dòng nước. Logic điều khiển này giúp phối hợp hoạt động sưởi ấm với nhu cầu nước thực tế.

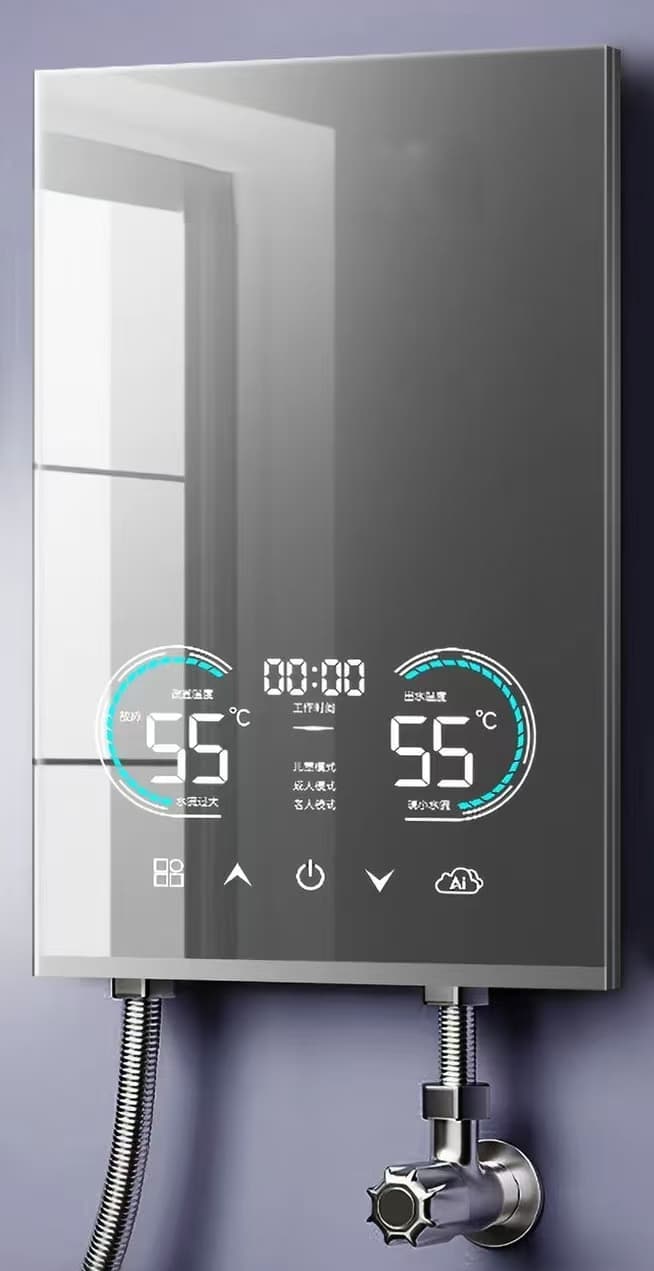

Điều khiển cảm ứng và màn hình LED

Máy nước nóng điện tức thì PCBA CT12350 cung cấp 5 phím điều khiển chính:

- Quyền lực

- Nhiệt độ hoặc tăng công suất

- Nhiệt độ hoặc điện năng giảm

- AI

- Lựa chọn chế độ

Giao diện điều khiển cảm ứng có thể hoạt động thông qua tấm kính 4 mm gắn trên bề mặt hoặc tấm nhựa 2 mm, cho phép nhà sản xuất thiết bị phát triển các thiết kế bảng mặt trước khác nhau.

Màn hình LED có thể hiển thị:

- Nhiệt độ nước đầu ra

- Đặt nhiệt độ

- Thời gian hoạt động

- Tình trạng sưởi ấm

- Trạng thái bật nguồn

- Chế độ hoạt động được lựa chọn

- Mã lỗi

Các biểu tượng hiển thị và bố cục giao diện có thể được điều chỉnh theo hình thức sản phẩm và yêu cầu của khách hàng.

Nhiều chức năng bảo vệ lỗi

CT12350 bao gồm một số chức năng điều khiển và chẩn đoán lỗi cho các ứng dụng máy nước nóng điện tức thời.

Khi nhiệt độ đầu ra đạt 63°C, bộ điều khiển sẽ tự động giảm công suất sưởi xuống một mức công suất. Nếu nhiệt độ đạt hoặc vượt quá 65°C, cảnh báo quá nhiệt E4 sẽ được kích hoạt và quá trình gia nhiệt sẽ dừng lại. Hoạt động bình thường có thể tiếp tục sau khi nhiệt độ giảm xuống dưới 55°C.

Bộ điều khiển cũng hỗ trợ:

- Cảnh báo lỗi rò rỉ E1 và ngắt nhiệt

- Cảm biến nhiệt độ đầu ra E2 bị hở mạch hoặc bảo vệ ngắn mạch

- Tự động phục hồi sau khi lỗi cảm biến nhiệt độ được xóa

- Hiển thị mã lỗi để kiểm tra và bảo trì dễ dàng hơn

Hiệu suất bảo vệ cuối cùng phụ thuộc vào thiết kế hoàn chỉnh của thiết bị, cảm biến, hệ thống dây điện, hệ thống sưởi và các bộ phận an toàn khác.

Thông số kỹ thuật chính

| Tham số | Đặc điểm kỹ thuật |

|---|---|

| Mẫu sản phẩm | CT12350 |

| Loại sản phẩm | Máy nước nóng điện tức thời PCBA |

| Thiết Kế Ban Kiểm Soát | Bảng điều khiển tích hợp biệt lập |

| Điện áp hoạt động | AC 150–280 V, 50 Hz |

| Điện áp định mức | AC 220V |

| Tải sưởi tối đa | 6.000 W |

| Đầu ra điều khiển hệ thống sưởi | 3 nhóm |

| Cấp độ sức mạnh | 7 cấp độ |

| Phạm vi cài đặt nhiệt độ | 30–55°C |

| Tốc độ dòng kích hoạt | 1,5 L/phút |

| Tốc độ dòng chảy tắt | 1,3 L/phút |

| Cảm biến nhiệt độ | 50 kΩ NTC ở 25°C |

| Chế độ cài sẵn | Trẻ em 38°C, Người lớn 42°C, Người cao tuổi 45°C |

| Khả năng tương thích của bảng điều khiển cảm ứng | Tấm kính 4 mm hoặc tấm nhựa 2 mm |

| Nhiệt độ hoạt động | −15°C đến 65°C |

| Độ ẩm hoạt động | 10%–95% RH |

Kiểm tra mẫu và xác minh hiệu suất

Trong quá trình xác minh mẫu, phiên bản nguồn điện ở chế độ chuyển mạch hoạt động liên tục trong 8 giờ ở điện áp AC 280 V mà không có hiệu suất bất thường. Hệ thống cũng hoạt động trong 8 giờ trong môi trường thử nghiệm ở nhiệt độ 65°C và độ ẩm tương đối 90%.

Những kết quả này liên quan đến mẫu thử nghiệm và các điều kiện thử nghiệm quy định. Các thông số kỹ thuật cuối cùng về điện, môi trường và an toàn phải được xác minh lại sau khi PCBA được tích hợp vào máy nước nóng hoàn chỉnh của khách hàng.

Tùy chỉnh PCBA OEM và ODM

CT12350 có thể được sử dụng làm nền tảng điều khiển tham chiếu cho các dự án máy nước nóng điện tức thời tùy chỉnh. Các dịch vụ kỹ thuật và sản xuất hiện có bao gồm:

- Thiết kế phần cứng PCBA

- Phát triển phần mềm nhúng

- Tùy chỉnh logic điều khiển hệ thống sưởi

- Tùy chỉnh màn hình và giao diện cảm ứng

- Thích ứng đầu nối và dây nối

- Kết hợp cảm biến nhiệt độ và lưu lượng

- Tìm nguồn cung ứng linh kiện

- Lắp ráp SMT và DIP

- Kiểm tra chức năng

- Sản xuất nguyên mẫu và hàng loạt

Để đánh giá dự án, khách hàng có thể cung cấp điện áp hoạt động cần thiết, công suất sưởi, kích thước sản phẩm, thiết kế màn hình, thông số kỹ thuật cảm biến, sơ đồ nối dây và các tiêu chuẩn an toàn mục tiêu.

Ứng dụng

Nền tảng điều khiển CT12350 phù hợp với:

- Máy nước nóng điện tức thì gia đình

- Máy nước nóng tắm điện tức thời

- Máy nước nóng treo tường nhỏ gọn

- Thiết bị nước nóng phòng tắm và nhà bếp

- Hệ thống làm nóng nước OEM và ODM tùy chỉnh

Nếu bạn đang phát triển máy nước nóng tức thời 220 V và yêu cầu PCBA điều khiển 6 kW có thể tùy chỉnh, hãy liên hệ với SunSam để cung cấp thông số kỹ thuật, bản vẽ hoặc mẫu hiện có của sản phẩm. Đội ngũ kỹ thuật của chúng tôi có thể đánh giá các yêu cầu kiểm soát và chuẩn bị đề xuất sản xuất và phát triển PCBA phù hợp.
